Các bước tạo mẫu nhanh 3D bằng máy in 3D

Hướng dẫn các bước tạo mẫu nhanh 3D bằng máy in 3D

Tóm tắt các bước chuyển mẫu thiết kế thành sản phẩm 3D thực thụ:

Dựng hình 3D bằng các phần mềm vẽ 3D.
Xuất file 3D ra định dạng STL.
Đưa file STL vô phần mềm xử lý in 3D (Cura, Slic3r, Makerbot…)
Từ phần mềm in 3D save ra định dạng GCODE mà máy in 3D chạy được.
Chép file GCODE vào thẻ nhớ và cắm vào máy in 3D rồi nhấn nút in từ máy in 3D.
Hoặc: Kết nối máy in 3D vô máy tính qua cổng USB và dùng phần mềm Pronterface để file GCODE.

Trong bài viết này, để đơn giản hoá cho người mới bắt đầu sử dụng máy in, chúng tôi chỉ giới thiệu phương pháp in 3D đơn giản nhất là in từ file GCODE từ thẻ nhớ SD Card.

Thiết kế mô hình 3D.

Bạn thiết kế mô hình 3D bằng các phần mềm vẽ 3D như Google Sketchup, Autocad 3D, 3D Studio Max,Rhinoceros, Solidworks… Nếu không biết vẽ bạn có thể mua hoặc download các model 3D được chia sẽ trên mạng.

Xuất file mô hình 3D sang định dạng STL.

Thông thường các phần mềm vẽ 3D đều có chức năng xuất ra định dạng STL. Nếu mặc định không có, bạn có thể cài thêm các plugin.

Tham khảo thêm bài viết hướng dẫn cài plugin và xuất file STL từ Google Sketchup.

Dùng các phần mềm như Cura, Slic3r… để cài đặt các thông số của file 3D STL cho máy in 3D.

Bạn có thể điều chỉnh các thông số như: Độ chi tiết, mịn, sắc xảo của mô hình, tốc độ in, mật độ đặc bên trong của mô hình, độ dày lớp bên ngoài. Sau khi tinh chỉnh xong các thông số, các phần mềm này sẽ cho phép bạn xuất file STL ra file GCODE là file mà máy in 3D hiểu để in. file GCODE này chứa tất cả các thông số đã tinh chỉnh cho riêng mô hình in và cho riêng máy in 3D đó. Thông thường bạn không thể dùng file GCODE của máy in này in cho máy khác được.

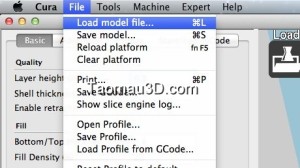

Bạn chọn file STL cần in và mở lên bằng phần mềm Cura. Vô menu File > Load model file… để mở file STL lên Cura.

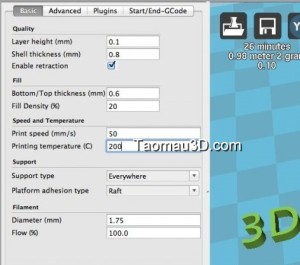

Sau khi load file lên xong, bạn chỉnh nhiệt độ để in. Đối với nhựa PLA nhiệt độ thường là 210 độ. ABS nhiệt thường là 230 độ. Tuy nhiên tuỳ vào màu sắc dây nhựa, nhà sản xuất mà nhiệt độ này có thể khác nhau. Theo nghiên cứu của Taomau3D.com, nhiệt độ in PLA nên điều chỉnh trong mức 185 đến 210 độ để cho chất lượng in tốt nhất.

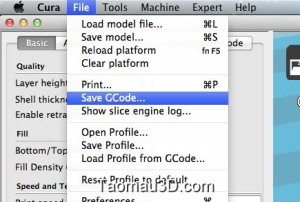

Sau khi đã lưu mã Gcode, bạn hãy chép file GCode vừa lưu vào thẻ nhớ rồi cắm thể nhớ rồi gắn vào máy in 3D. Việc cuối cùng chỉ là bật máy in lên và bấm nút in 3D. Bạn có thể xem hướng dẫn sử dụng máy in 3D tại: http://blogin3d.com/tag/su-dung-may-in-3d/
