Cách chế một chiếc máy in 3D màu từ khung máy Reprap

Chỉ với khoảng 600 USD cùng một chút kiến thức cơ điện, và niềm say mê vô bờ bến với máy móc, bạn đã có thể tự chế một chiếc máy in 3D màu ( phối trộn màu) dựa trên linh kiện máy in 3D Reprap có sẵn!

may in 3d RGB STEEL 3D Printer

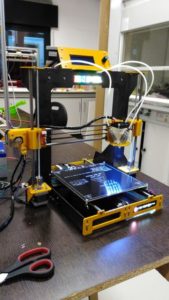

Hình ảnh máy in 3D màu: RGB STEEL 3D Printer

Tiền thân là khung máy  P3Steel 3D printer, nó được nâng cấp thêm bộ đùn nhựa “kim cương” có khả năng phối trộn nhiều loại vật liệu nhựa in 3D cùng lúc!

Xem video tổng thể bộ linh kiện máy in màu 3D ( tự chế)



Hướng dẫn chọn lựa mua và láp ráp linh kiện máy in 3D RGB

Chuẩn bị:

Đây là video mô tả phần thiết kế 3D trên máy tính:



File thiết kế 3D được tải tại đây

Danh mục linh kiện máy in 3D:

1 – Laser cut carbon steel frame ( 1 bộ khung thép)

6 – Smooth rods ( 6 Thanh trượt )

8 – LM8UU Bearings (8  Vòng bi LM8UU, Mua tại chợ Dân Sinh)

2 – M5 threaded rods 32cm each ( 2 trục nâng , ren M5, dài 32cm)

2 – GT2 belts ( 1 sợi dây đai GT2)

2 – 28 teeth pulley ( 2 puli 28)

3 – Mk8 extruders ( Bộ đùn MK8)

1 – Diamond hotend and fan ( Đầu đùn kim cương)

3 – E3D extruder heatsink and heatbreak ( Bộ gia nhiệt E3D)

2 – 5mm ot 5mm motor couplings

1 – 210x200x4mm glass sheet

28 – M3x12mm screws

8 – M3x30mm screws

36 – M3 nuts

1 – Arduino Mega 2560

1 – Ramps 1.4

1 – Arduino CNC Shield

6 – Micro stepping drivers

7 – Nema 17 Stepper Motors

3 – Mechanical endstops

1 – 12V power Supply

1 – 12V Heat bed

2 – 100k ohm termistor

1 – Resistor for heating the Diamond Hotend



Cắt laser phần khung thép

File thiết kế 2D có định dạng *.DWG ( máy cắt laser có thể đọc được), tải ở đây

Lắp trục X-Y

Phương pháp láp ráp tương tự phiên bản reprap P3Steel tại địa chỉ này:

Với trục Y: http://reprap.org/wiki/P3Steel_Y_axis_assembly

Và trục X: http://reprap.org/wiki/P3Steel_X_axis_assembly

Sơn khung thép

Bước này chỉ nhằm mục đích tân trang vẻ ngoài của chiếc máy, bạn có thể bỏ qua! Nếu sơn, hãy sửu dụng sơn xịt mini ATM hoặc Nipon nhé.



Lắp đèn Logo phía sau

Để làm cho mặt nên “tươi sáng” , bạn nên dùng miến lót là mica dày 3mm , nguồn nuôi LED 12V nữa nha.

Đi dây điện máy in 3D

Danh sách các linh kiện điện tử PHẢI CÓ

1 – Arduino Mega 2560

1 – Ramps 1.4

1 – Arduino CNC Shield

6 – Micro stepping drivers (x y z E0 E1 E2)

7 – Nema 17 Stepper Motors

3 – Mechanical endstops

1 – 12V power Supply

1 – 12V Heat bed

2 – 100k ohm termistor

1 – 1 Resistor for heating the Diamond Hotend

Lắp đầu in kim cương

Việc lắp ráp đầu in kim cương không thể nói qua loa, bạn hãy xem hướng dẫn chi tiết tại: http://reprap.org/wiki/Diamond_Hotend

Lắp đầu in kim cương

Nạp mã nguồn Arduino

File mã nguồn , hãy tải ở đây: https://cdn.instructables.com/ORIG/F9B/2CM8/IOVPN0PA/F9B2CM8IOVPN0PA.rar

Để điều khiển máy in 3D màu kiểu pha trộn này, bạn phải dùng phần mềm Repetier Host ( search google để có linh tải free nha)

Có gì chưa hiểu hãy comment, hoặc ghé qua shop 3DPLUS, team chúng mình sẽ hỗ trợ nha! Hoặc liên lạc qua fanpage MÁY IN 3D : https://www.facebook.com/Mayin3Dgiare.3DPrinterVietNam/
